Luogo di origine:
Cina
Marca:
CHENGUANG FSP
Certificazione:
ASTM
Numero di modello:
CGPA5821D
Contattici
CGPA5821D Caucho ACMTipo carbossilicoTipo carbossilico di gomma ACM
Descrizione

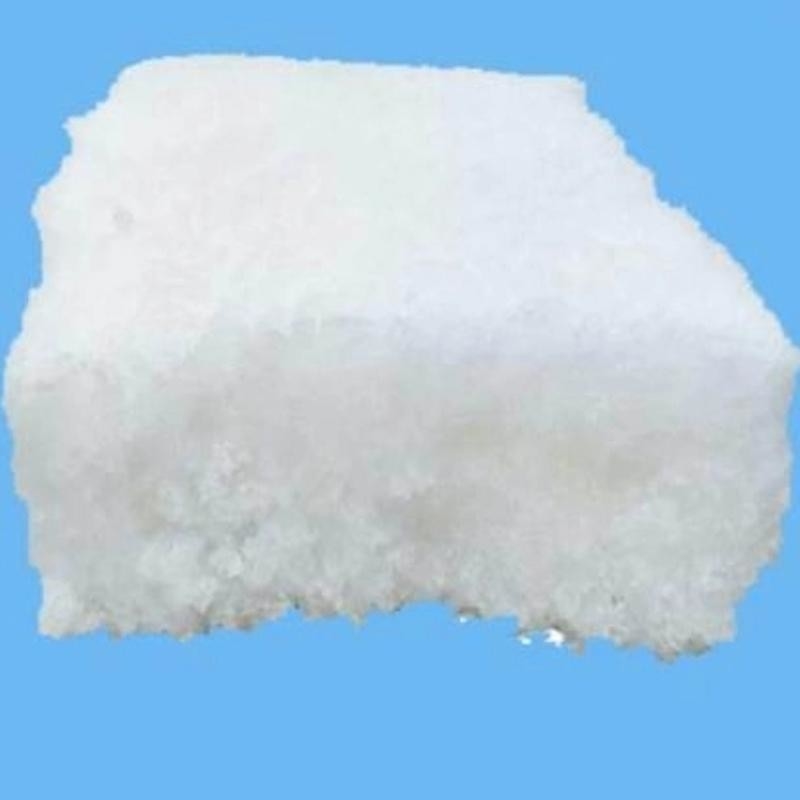

ACM CGPA5821 è una gomma acrilata di tipo carbossile, che è formata da emulsione polimerizzata di monomero di acrilato e monomero di acido carbossilico.resistenza alle alte temperature e resistenza all'ozonoLa Tg di CGPA582D e CGPA5821TR è di -28°C e -29°C. È un prodotto a bassa compressione, adatto alla fabbricazione di tubi di gomma, prodotti stampati, ecc., ampiamente utilizzati nelle automobili,motocicli, le navi, l'energia elettrica e altri campi.
ACM CGPA5821 è un tipo di gomma acrilata carbossilica, che si forma mediante la polimerizzazione in emulsione del monomero di acrilato e del monomero di acido carbossilico.Ha un' eccellente resistenza all' invecchiamento., resistenza all'olio, resistenza alle alte temperature e resistenza all'ozono.adeguato per la fabbricazione di mangue di gomma, prodotti stampati, ecc., ampiamente utilizzati in automobili, motociclette, imbarcazioni, energia elettrica e altri campi.
Classificazione:
| Modello |
Valore standard
|
Valore di prova | Standard di prova | |
| Viscosità di Mooney ML(1+4) 100°C |
37 ± 5 |
37.7 | GB/T 33428-2016 | |
| Contenuto di cenere in % |
≤ 0.60 |
0.10 |
GB/T 4498.1-2009 | |
| Contenuto volatile in % |
≤ 0.50
|
≤ 0.18 |
GB/T 24131-2009 | |
| La durezza raggiunge un punto |
63±5
|
64 |
ASTM D2240 | |
| Resistenza alla trazione Mpa |
≥ 9.00
|
9.88 |
ASTM D412 | |
| % di allungamento |
≥ 250 |
303 | ASTM D412 | |
| Set di compressione (150°C*72h, 25%) % | / | 31 | ASTM D395 (Tipo 2) | |
| Temperatura fragile °C | / | - 24 | ASTM D2137 | |
Per ulteriori informazioni, contattateci.
VULCANIZZAZIONE raccomandata
Vulcanizzazione delle amine: combinazione con l'agente vulcanizzante 1# e l'ACT, aggiungendo ausili di lavorazione 18D. Si raccomanda di utilizzare entro 7 giorni dopo la miscelazione.
VULCANIZZAZIONE raccomandata
1.20 kg/bale
Invii la vostra indagine direttamente noi
